Balhoofd moer

Iemand een idee wat de draad is van de balhoofdpen (of moer) van een 600 Transalp?

Ben niet in de gelegenheid zelf te meten maar wilde graag onderdelen bestellen

Geen idee Pim  :-\ Jij bent toch van de metalen  ;D

Dop 30, met een redelijk fijne draad, veel verder kom ik niet zo vanaf de bank  :-\ Moet ik naar de garage lopen en iets opmeten voor je?

Ik ben toch zelf maar ff gaan meten, bedankt voor het aanbod.

m24x1 als iemand dat nog wilt weten.

?

Waarbij 1 is de spoed toch? In mm. Is 24 mm de totale diameter van de draad (buitenmaat)?

Meet je dat simpel met een digi schuifmaatje? [ja]


Maar draad heeft veel meer te vertellen toch? Hoe stel je normaal gesproken vast welk type draad je mee van doen hebt, weet jij daar wat van?

Buitendraad en in dit geval metrisch word gespecificeerd door de nominale maat en de spoed. Daarnaast heb je de profielhoek en een aantal middellijnen alsmede radius van het profiel etc. Niet alle maatvoering is relevant voor de monteur, maar wil je draadsnijden op de draaibank heb je weer andere informatie nodig dan wanneer je het juiste boutje uit je boutenbak wilt vissen.

Zie ook: www.tribologie.nl/calculators/metric-iso.htm

M 24x1mm staat voor een metrisch schroefdraad nominaal 24mm met een spoed van 1mm (fijne draad), in de regel gaat schroefdraad rechtsom tenzij anders vermeld (dan is het linkse draad, dat zit soms in de ene kant van je krukas, bedenk maar waarom ).
Dat kan binnen en buitendraad zijn.

Relevant voor monteurs voor het snijden/tappen en vaststellen van type schroefdraad:

Buitenschroefdraad:
De buitendiameter is de nominale maat. Een m8 bout heeft een buitendiameter van 8mm, m6 is 6mm etc.
Spoed is de afstand in mm tussen de schroefdraad. Als je tegen het draad aan kijkt en je meet de afstand tussen de toppen van het draad meet je de spoed. M8x1 is dus schroefdraad waarbij de windingen 1mm uit elkaar liggen.
Als je een beetje secuur bent met meten kun je met een schuifmaat dus opmeten met watvoor bout je te doen hebt.

Wil je dus schroefdraad snijden op een stukje as, dan moet je beginnen met materiaal met een diameter van nominale maat.

Ben je niet zo'n held met meten dan is dit veeeeeel makkelijker:
www.louis.de/artikel/gewindeschablone-52...icle_number=10003549

Binnenschroefdraad:
Binnendraad is wat lastiger te meten. Je kunt de kern opmeten: de binnendiameter van de schroefdraad. Met behulp van tabellen kun je dan uitpluizen met welk draad je te maken hebt. Makkelijkste is meestal een boutje of tap te proberen. Echter de spoed meten is bij de meest voorkomende diameters niet te doen  :-\

Wil je binnenschroefdraad tappen dan moet je de kern van de draad boren, dan verzink je het gat zodat de tap zich centreert en kun je draad tappen. Vuistregel is nominale maat - spoed voor het boren.
m8x1.25 boor je dus 6.8mm (niet veel mensen hebben boortjes 6.75 ). Dit is ook meteen het probleem met het bepalen van schroefdraad dmv de binnendiameter...

Dat is in een notendop schroefdraad. Er bestaat naast bevestigingsschroefdraad ook nog bewegingsschroefdraad (trapezium draad bijvoorbeeld) maar ook conisch draad voor afsluitende schroefverbindingen.
Metrisch DIN/ISO maar ook allerlei obscure engelse maten alsmede Amerikaanse UNC en UNF.

Dan kun je het nog hebben over de sterkte klassen van bouten en de verschillende typen. Staan hele boeken mee vol

Ik wilde overigens weten welke draad de balhoofdpen heeft omdat ik een moer moet hebben voor mijn USD voorvork en ik wat moois voor weinig op het web zag slingeren ;D

Ik had me n.a.v. van je post gister vluchtig ingelezen. Heldere uiteenzetting, Pim. Het begrijpen van de afzonderlijke theoretische citeria en weetjes is op zich niet echt moeilijk.

Maar ga je ermee aan de gang dan ineens moet je met idioot veel dingen rekening houden.


Beetje zoals vering en demping, wetenschap

Eigenlijk is alles simpel, je moet je er gewoon ff in verdiepen ;D

Materiaalkunde is ook zo'n put zonder bodem. Wel interessant allemaal

Om het plaatje compleet te maken een klein resumé.

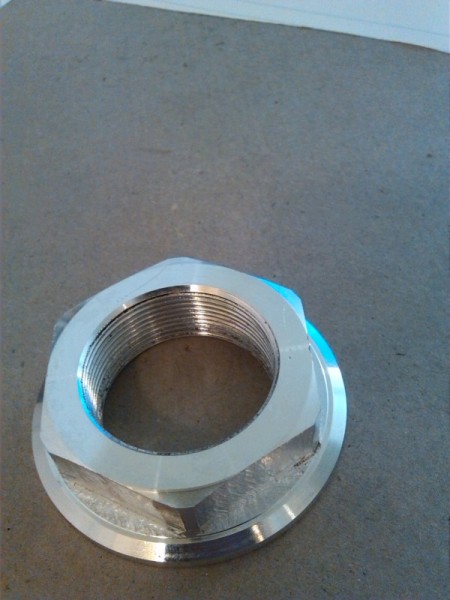

Moertje dat bij de lokale crossboer lag:



Ik zoek M24x1 dus dan zou ik moeten meten een binnen diameter van 23mm.

In jouw geval gaat het om een moer van bepaalde maat met een spoed van 1mm (afstand tussen de draad).

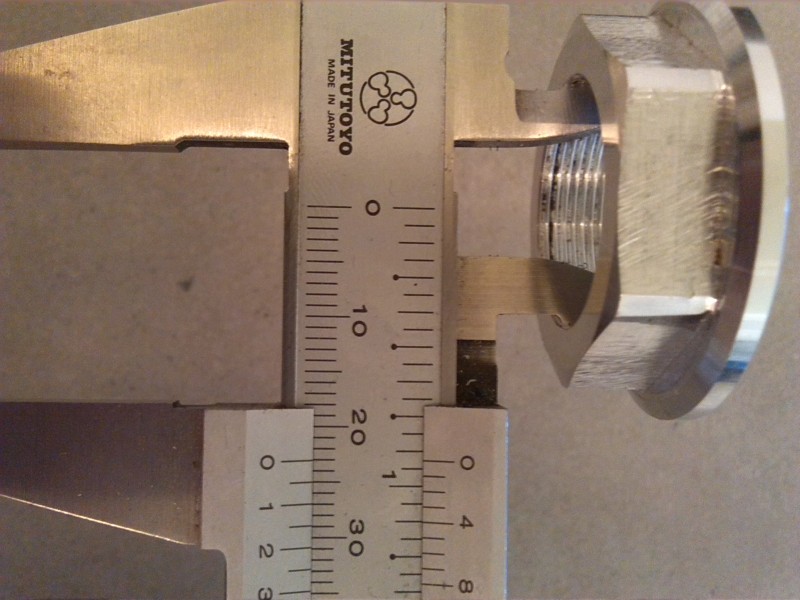

Op je foto is de diepte van de draad ook 1mm. Is dat toeval, of verhoudt de spoed zich ook tot de draaddiepte?


[ik ben een draadleek, ik weet niet eensch of je dat zo wel noemt  ???]

Boordiameter van binnendraad is in de regel gelijk aan de nominale maat minus de spoed
